许多企业安装光伏系统后，电费单上意外出现“力调电费（功率因数调整电费）"罚款。这通常是因为传统无功补偿控制器无法适应光伏并网后的电能双向流动。当光伏发电量大于用电量时，电能反向导致传统控制器误判而停止补偿。rel="nofollow"
一、问题根源：为什么光伏并网后功率因数不达标？
电网要求用户功率因数不得低于0.90。光伏并网后，情况变得复杂：
· 光伏逆变器主要发有功功率
· 光照充足时，光伏发电可能覆盖大部分用电需求，此时电网提供有功很少，甚至为0，导致功率因数急剧下降
特别是在阳光充足的假期，工厂用电负荷低时，易出现功率因数不达标。
二、解决方案：光伏四象限无功补偿控制器
这种专用控制器能全面识别电能双向流动的所有状态，确保精准补偿。普通控制器只能处理电网供电状态，而四象限控制器能应对光伏发电的各种工况。

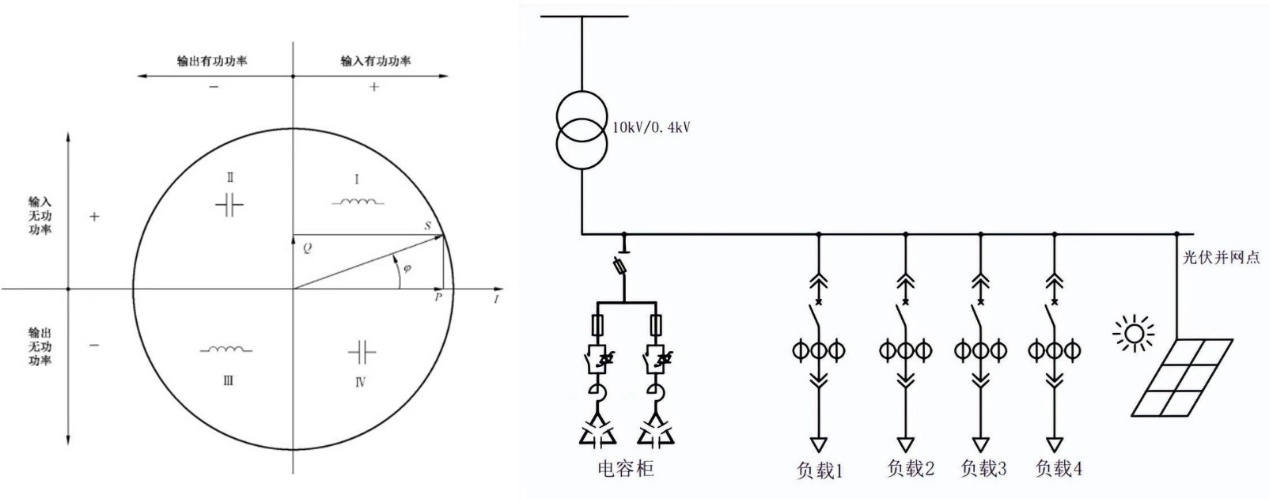

什么是四象限运行？四象限控制器能够在三个不同工作模式下进行补偿：
1. 供电模式：光伏发电量小于用电量（正常用电状态）
2. 平衡模式：光伏发电量与用电量基本持平
3. 发电模式：光伏发电量大于用电量（余电上网）
控制器通过实时监测光伏发电系统的有功和无功功率以及电网侧的参数，计算出四个象限的有功、无功功率，进而确定补偿策略。
三、应用效果
某产业园有限公司的生动展示了四象限控制器的实际效果。
这家企业安装了屋顶光伏采用“自发自用、余电上网"模式后，出现了功率因数下降、无功补偿异常的情况。供电公司服务人员通过实地检测分析，发现是“反送电导致传统补偿装置误判"。在建议企业加装四象限无功补偿控制器后，屋顶光伏发电功率因数稳定达0.95以上，企业月均运维成本降低40%，月均降本增效近5000元。
四、功能亮点
光伏四象限无功补偿控制器具备以下实用功能：
· 自动相位判断：电压电流接线相位自动判断调整，安装调试简单
· 智能投切控制：电容器投切时间用户可自行设置，防止频繁投切
· 过电压保护：过电压保护设定值可自行调整，保护电容器组安全
· 谐波抗干扰：可直接观测电压、电流谐波值，在有谐波环境下正常补偿
· 多路输出：独立输出单元1～12路可选，采用循环工作方式延长设备寿命
五、安装操作指南
更换光伏四象限无功补偿控制器时注意以下几点：
1. 参数设置：目标功率因数设为0.95-0.99，投切延时约30秒
2. 测试验证：先手动测试各电容器组投切是否正常，再切换自动模式
六、如何判断是否需要更换？
出现以下情况应考虑更换为光伏四象限无功补偿控制器：
· 电费单上出现力调电费罚款
· 晴天时功率因数波动大，特别是中午时段
· 传统补偿器显示正常但供dian局数据不达标
· 企业负载较轻时功率因数明显下降
提醒：对于新建光伏项目，建议在设计阶段就考虑采用四象限无功补偿方案，避免事后整改。
七、选择厂家和产品
光伏四象限无功补偿控制器是光伏时代电工解决功率因数问题的工具。更换后，企业不仅能避免力调电费罚款，还能提高电力系统稳定性和能源利用效率。而选择厂家的产品，关注四象限运行能力、电流检测等功能，是保障治理效果的关键。

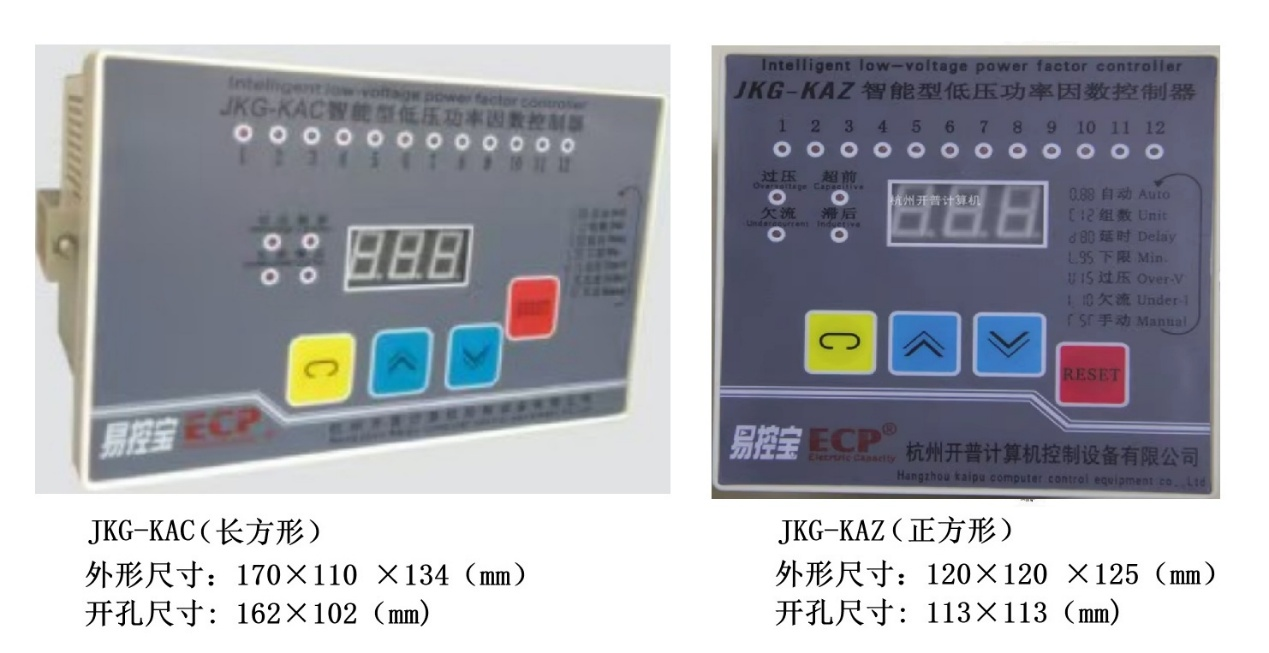

杭州开普计算机控制设备有限公司凭借近30年的经验，其“易控宝ECP"光伏四象限无功补偿器是一款能够精准解决光伏并网功率因数问题的可靠产品。对于深受“力调电费"困扰的企业和负责维护的电工师傅来说，它是一个非常值得考虑的高性价比解决方案。
主要功能特性：
为了满足不同现场需求，“易控宝ECP"集成了多项实用功能：
· 多种补偿模式：支持无功功率、功率因数等多种补偿方式，适应不同的光伏系统和电网环境。
· 灵活配置与易用性：输出回路有 1～12路可选，用户可根据实际需求灵活设定。具备自动判相功能，安装调试更加简单方便。
· 人性化设置与显示：电容器投切延时、过电压保护值等关键参数均可由用户自行设置。界面通常采用LED数码管显示，可动态显示配电系统的实时功率因数。
· 灵活选择额定工作电压：AC 380V / 220V / 100V 可选。
· 可支持高采低补：高压采样确保数据全面性，提升补偿，补偿变压器空载无功。
· 可支持空载直补：无需加装互感器，无需改造线路，同样可以补偿变压器空载无功
